| 品牌：千度 | 型号：1037u | 芯片厂商：Intel |
厂家直销，目前主板已经升级不带LVDS功能。如需要主板带LVDS，请联系客服。
此套餐为有风扇，单网卡，需要无风扇的请拍另外链接。
此主板有双网卡与单网卡两款，可选。
如有需求的可以联系客服。
概述：
千度Q1037U主板基于标准的超小型Nano-ITX架构，尺寸12x12cm。板载IVB平台赛扬双核1037U 1.8GHz CPU（集成显卡HD Graphics），搭配NM70 芯片组，支持SATA 3.0，支持8GB内存，可用于pos机、广告机主板
配套DC线，请点击此链接并拍下即可赠送.
挑战：
智能化产品的优势是可以通过各种IO支持多种终端外设，因此在很多行业有非常广阔的应用。这就要求所用平台具有：
? 标准接口外置，多种特殊接口作为插针存在于主板之上，方便客户灵活扩展
? 跨整个客户平台的软件兼容性
? 长时间工作及各种环境下运行的稳定性
解决方案：
千度科技（Qotom）Q1037U主板采用Intel 赛扬系列平台方案，使用Intel HD Graphics 显示核心的低功耗CPU，搭配Intel 桥片I/O控制（NM70），支持蓝光高清及1080P视频，可完全解决客户对于基本计算要求的产品需求。
? 可选无风扇设计减少噪音，同时降低系统原料及维护成本
? 采用Intel 1037U+NM70嵌入式方案，
? 支持Ethernet、无线WIFI网络连接
? 包含1组SATA 3.0接口，可选大容量硬盘或者低成本M-SATA SSD盘存储
? 工业级标准测试，长时间工作及各种环境下运行的稳定性
? 可搭配多种X86架构开发的软件使用，方便现有客户降低升级成本
? 通用NANO ITX标准从而降低系统集成的复杂度
? 特别设计的断电后来电自动启动功能
主要特点：
1. 双MINI PCIE接口
一组支持mSATA SSD,另一组支持MINI PCIE 无线模块及蓝牙模块。
2.一组SATA 3.0接口，传输速度可达6Gb/s
3. 板载LVDS功能，可用于POS机，一体机等。
由于屏的种类较多，无法提供LVDS连接线，需自行联系线材厂定做，
如需LVDS功能，请谨慎选择。
LVDS插座规格
LVDS引脚定义
5针CNL_LVDS1插针定义
黄色高亮为脚，
1；DCIN;12V电压输入，2；VCC5;5V电压输入，3;ENBL;背光控制，4;ADJ;背光亮度控制，5；GND;地
PWR_LVDS插针定义
黄色高亮为脚
VDD_PANEL电源选择插针。1-2脚VDD_PANEL=3.3V; 2-3脚VDD_PANEL=5V
ADJ_PWR1插针定义
黄色高亮为脚
手动控制LVDS屏背光亮度电压选择。1-2脚ADJ_POWER=5V; 2-3脚ADJ_POWER=3.3V
4. 板载多组扩展插针。
a: 前置面板插针（包含外接电源开关，外接电源指示灯，外接硬盘指示灯，外接复位按键）
b: 前置USB扩展插针，可扩展2个USB.
c: 前置音频输入及输出插针。
| 结构标准 | 工业级NANO-ITX主板 |
| 120mm x 120mm | |
| 芯片组 | 英特尔 NM70 |
| 处理器 | 英特尔 赛扬 双核 1037U, 1.8GHz, 2MB |
| 显示 | 英特尔 Intel HD Graphics 显示核心 |
| 网络 | 瑞昱 RT8111E千兆网口 |
| 音频 | 瑞昱 ALC661 HD 音频解码控制器，4通道音频输出 |
| 存储 | 1x SATA 3.0接口(6Gb/s) |
| 内部扩展 | 1x 全长Mini PCIE插槽，用于MSATA SSD |
| 1x 半长Mini PCIE插槽，用于WIFI模块 | |
| 1x DDR3 1333/1066MHz SO-DIMM 内存扩展,支持8GB内存扩展 | |
| 1x 电源开关插针 | |
| 1x 电源指示灯插针 | |
| 1x 硬盘指示灯插针 | |
| 1x 9针VGA插针 | |
| 1x LVDS插针(可选) | |
| 1x 音频输入输出插针 | |
| 1x USB扩展插针，可扩展2个USB接口 | |
| 面板接口 | 1x 电源开关，集成电源指示灯 |
| 2x USB 2.0接口 | |
| 1x 串口 | |
| 1x 硬盘指示灯 | |
| 1x 音频输入接口 | |
| 背部接口 | 1x DC 8-19V直流电源输入 |
| 1x HDMI接口 | |
| 1x VGA（D-Sub）接口 | |
| 1x RJ45网络接口（又双网接口，可选） | |
| 1x USB 2.0接口 | |
| 1x 音频输出接口 | |
| 附件 | 硬盘用电源及SATA数据二合***材 1根 |
联系方式：18620300684
徐先生QQ:780377056
旺旺：qotom:qt03 或 qotomcn:03
温馨提示：
（1）店里所有商品价格均含运费不含税，如需开票，请联系客服。
（3）拍前或拍后及使用过程中如遇任何问题可随时联系客服喔，谢谢！

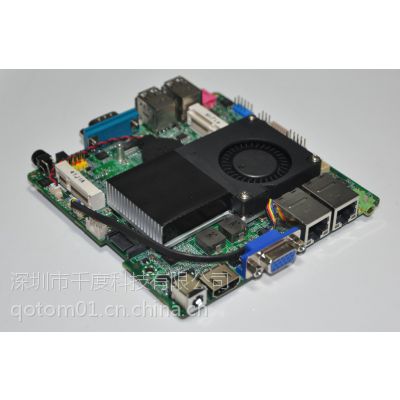

产品正反面图片
